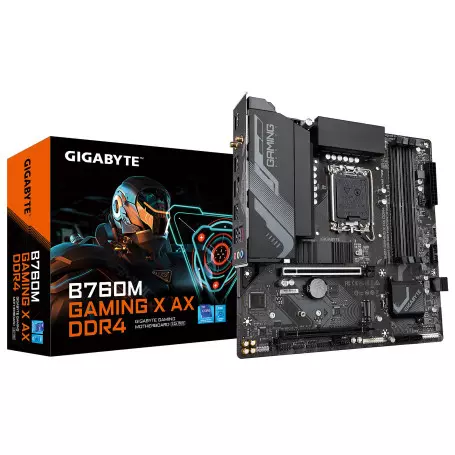

Carte Mère Gigabyte B760M GAMING X AX DDR4 mATX Socket 1700

Marque

GIGABYTE

Référence fabricant (SKU)

B760M GAMING X AX DDR4

Modèle

B760M GAMING X AX DDR4

Compatibilité CPU

12ème/13ème Gen de processeurs Intel®,
Processeurs Pentium® Gold et Celeron®

Socket

LGA1700

Chipset

Intel® B760 Express Chipset

Type

DDR4

Fréquences mémoire

5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133

Technologie Dual Channel

Oui

Capacité maximale par slot

32Go

Capacité maximale

128Go

RAM ECC prise en charge

Non

Chipset graphique embarqué

Non

Compatible avec le chipset graphique embarqué dans le CPU

Oui

Chipset audio

Realtek® Audio CODEC

Canaux

2/4/5.1/7.1

Ethernet RJ45

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

WiFi

PCB rev. 1.0 :
AMD Wi-Fi 6E RZ608 (MT7921K)
WIFI a, b, g, n, ac, ax, compatible 2.4/5/6 GHz
PCB rev. 1.1 :
Intel® Wi-Fi 6E AX210
WIFI a, b, g, n, ac, ax, compatible 2.4/5/6 GHz
PCB rev. 1.2 :
Intel® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, compatible 2.4/5/6 GHz
PCB rev. 1.3 :
Realtek® Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz

Bluetooth

PCB rev. 1.0 :
Bluetooth 5.2
PCB rev. 1.1, 1.2 et 1.3 :
Bluetooth 5.3

Ports SATA

4 x SATA 6Gb/s

Ports M.2

CPU :
1 x M.2 (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset :
1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)

Compatibilité RAID

RAID 0, RAID 1, RAID 5, and RAID 10 compatible avec les stockages SATA

PCI-Ex 16x

1 x PCI Express x16 slot, compatible PCIe 4.0 and running at x16 (PCIEX16)

PCI-Ex 8x

Non

PCI-Ex 4x

1 x PCI Express x16 slot, compatible PCIe 3.0 and running at x4 (PCIEX4)

PCI-Ex 1x

Non

Panneau arrière

3 x USB 3.2 Gen 1
5 x USB 2.0/1.1
2 x Connecteurs d'antenne SMA (2T2R)
1 x HDMI 2.0
1 x DisplayPort
1 x RJ-45
3 x audio jacks

Ports USB

Chipset :
1 x USB Type-C® port compatible USB 3.2 Gen 2, disponible sur le connecteur USB interne
5 x USB 3.2 Gen 1 (x 3 sur le panneau arrière, x 2 disponibles via le connecteur USB interne)
1 x USB 2.0/1.1 sur le panneau arrière
Chipset + 2 USB 2.0 Hubs :
8 x USB 2.0/1.1 ports (x 4 sur le panneau arrière, x 4 disponibles via le connecteur USB interne)

Connecteurs supplémentaires

1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
3 x system fan headers
2 x addressable LED strip headers
2 x RGB LED strip headers
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x S/PDIF Out header
2 x Thunderbolt™ add-in card connectors
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
1 x serial port header
1 x reset button
1 x Q-Flash Plus button
1 x reset jumper
1 x Clear CMOS jumper

Dimensions

244 x 244 mm

Couleur

Noir

LED

Oui

Format

microATX

Garantie constructeur

36 mois
